核心功能与工况挑战?

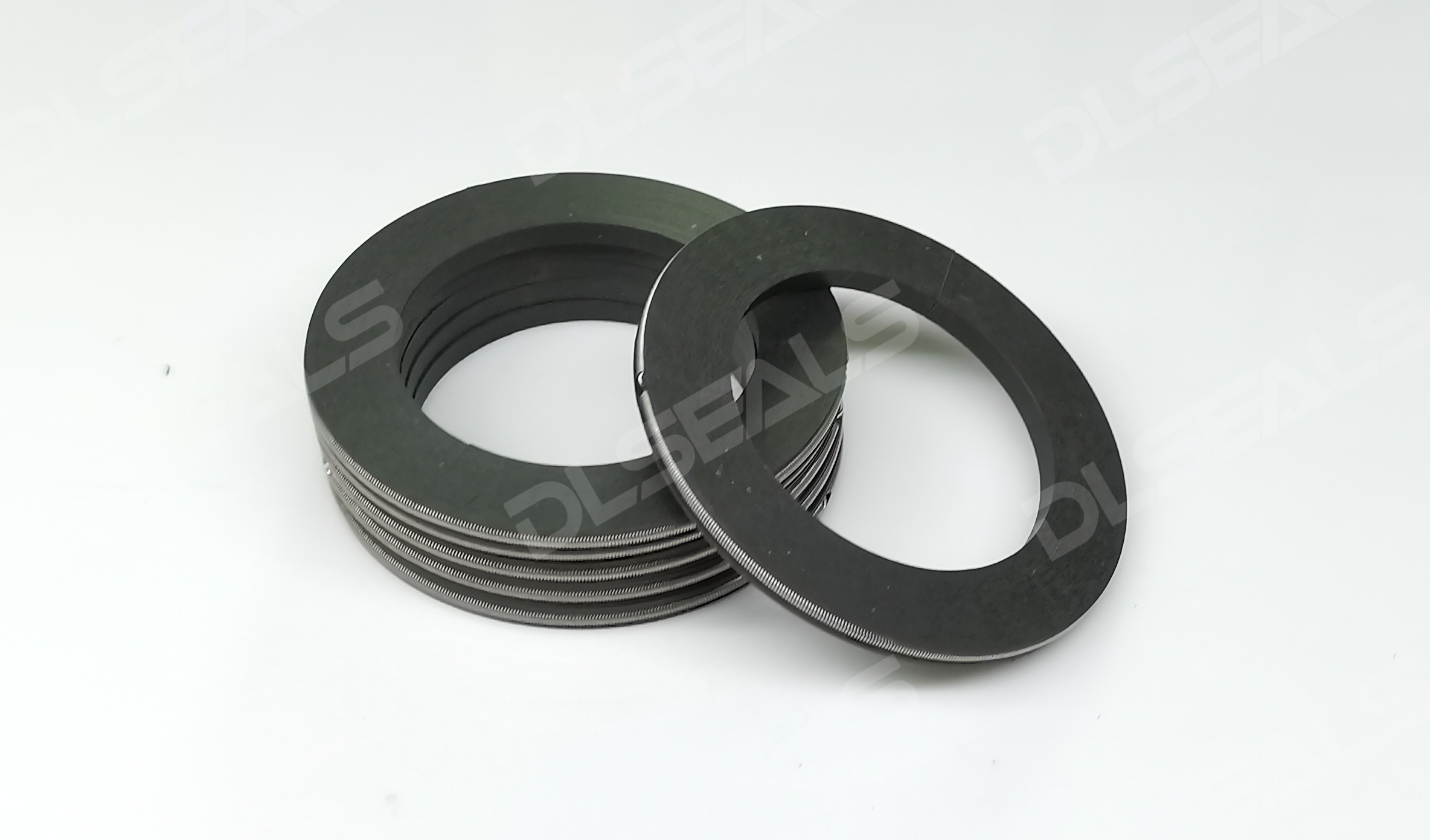

刮油环（Oil Control Ring）是往复式空压机的“血液净化器”，承担两大关键任务：
- ?刮油精度?：活塞下行时刮除气缸壁过量润滑油（油膜厚度≤3μm），防止窜油污染压缩空气（ISO 8573-1 标准要求含油量≤0.1mg/m³）。
- ?密封控制?：上行时保留微量油膜（0.8-1.5μm）润滑气缸，降低摩擦功耗达15-20%。
?极端工况痛点?：
- ?轴向振动?：斜齿轮驱动的活塞侧向力＞500N，加速环体变形
- ?高温降解?：二级气缸温度达180-220℃，传统丁腈橡胶（NBR）硬化失效
- ?乳化风险?：冷凝水+润滑油→酸性乳化物腐蚀金属基体
?材料革命：纳米增强PTFE复合环体?
传统材料局限 vs 新型复合材料方案
| ?特性? |
铸铁镀铬刮油环 |
填充PTFE复合材料 |
提升效果 |
| ?摩擦系数? |
0.12~0.18 |
?0.04~0.07? |
↓65% |
| ?油膜控制精度? |
±2.5μm |
??±0.8μm? |
↑72% |
| ?耐温极限? |
150℃（镀层剥落） |
?260℃?? |
↑73% |
| ?侧向力适应性? |
需＞1.5mm厚环体 |
?0.8mm薄壁设计 |
减重40% |
?材料配方创新点?：
- ?基体?：PTFE + 25%碳纤维（增强轴向刚性，弹性模量↑至5.2GPa）
- ?润滑层?：微嵌埋MoS?纳米片（粒径80nm，降低启动摩擦）
- ?防腐层?：全氟醚橡胶（FFKM）包覆边缘，耐pH 2~12介质
?结构优化设计：双刃梯度压力技术?
?动态压力仿真?（ANSYS Fluent模型）：
https://example.com/oil-ring-pressure.png
注：图示刃口压力梯度优化效果
-
?非对称双刃结构?：
- 上刃口（刮油刃）：5°负倾角，接触压力0.3MPa → ?高效刮油?
- 下刃口（布油刃）：12°正倾角，接触压力0.08MPa → ?均匀布油?
-
?泄油通道革新?：
- 激光刻蚀蜂窝微孔（Φ0.3mm×120孔）→ 排油速度提升3倍
- 导流槽曲率半径R=0.05mm（EDM加工）→ 防止油液滞留
?能效数据对比?
在55kW螺杆空压机（压力比13:1）中的测试结果：
| ?指标? |
传统铸铁环 |
纳米PTFE复合环 |
效益测算 |
| ?润滑油消耗? |
18g/h |
?5g/h? |
年?。?.7万* |
| ?摩擦功耗? |
8.2kW |
?6.5kW? |
节电21% |
| ?压缩空气含油量? |
0.8mg/m³ |
?0.06mg/m³? |
满足Class 0标准 |
| ?维保周期? |
4,000h |
?12,000h? |
人工成本↓65% |
注：按年运行8,000h，工业电价￥0.8/kWh，润滑油￥150/kg计算
?行业应用场景突破?
-
?无油认证空压机?：
- 实现Class 0（ISO 8573-1）无需额外油分离器，系统减重30%
案例：某医用制氧机组含油量从0.5ppm降至0.01ppm
-
?高压往复压缩机?：
- 在35MPa氢气压缩机组通过5,000h测试，无氢脆变形
结构创新：金属背衬+PTFE复合层（热膨胀系数匹配CTE 13×10??/K）
-
?高速变频空压机?：
- 适应活塞速度＞6m/s（传统环极限4m/s）
关键技术：离心力补偿倒角（防止环体颤振）
?维保技术指南?
?失效预警阈值?：
| ?参数? |
正常范围 |
更换临界值 |
检测方法 |
| 环体径向间隙 |
0.1~0.3mm |
>0.6mm |
塞尺测量 |
| 端面翘曲度 |
≤0.02mm |
>0.1mm |
光学平晶 |
| 刮油刃口R角 |
Ra 0.2μm |
Ra >1.6μm |
轮廓仪扫描 |
?安装要点?：
- ?冷装配?：环体冷却至-40℃（液氮）后装入活塞槽，避免刮伤
- ?相位校准?：三片式刮油环接缝错开120°±5′（激光对位仪）
?前沿方向?：
- ?智能刮油环?：嵌入压电薄膜传感器，实时监测油膜厚度（精度±0.1μm）
- ?自修复涂层?：微胶囊化含氟润滑剂，划伤后自动释放修复材料
