一、蝶阀密封件核心结构及工作原理?

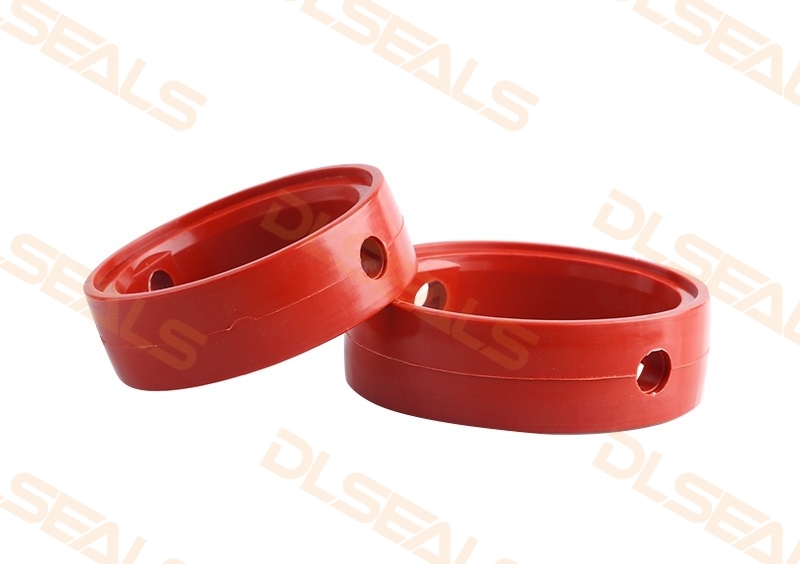

蝶阀密封副由 ?阀座密封圈（Seat）?? 和 ?蝶板边缘密封面（Disc Edge）?? 组成。其结构类型主要有两类：

1. ?软密封结构 (Soft Seated)：??

   • ?结构特征：?? 在阀体或蝶板上嵌入非金属弹性体阀座?（橡胶、PTFE等）。蝶板旋转关闭时，其边缘（通常为金属或包覆层）压入软阀座产生变形实现密封。
   • ?优点：?? 密封比压低、零泄漏性能优（可达到Class VI级）、成本低、扭矩小。
   • ?缺点：?? 耐温、耐压、耐磨及耐化学性有限，易受流体冲刷和颗粒物损坏。不适于频繁调节。

2. ?金属硬密封结构 (Metal Seated)：??

   • ?结构特征：?? 阀座和蝶板密封面均为金属材料?（如不锈钢、特种合金）。典型结构有三偏心设计（图1）或双偏心+特殊阀座：
     • ?第一偏心：?? 阀杆轴心偏离阀门通道中心。
     • ?第二偏心：?? 阀杆轴心偏离蝶板密封面中心。
     • ?第三偏心（关键）：?? 密封面轮廓呈锥角设计。关闭时蝶板“楔入”阀座，实现线接触或极小面接触。
   • ?优点：?? 极高耐温、耐压、耐磨、抗冲刷、抗空蚀性。寿命长，部分可重复使用。
   • ?缺点：?? 制造成本高、密封比压高、扭矩大。在低压或低温下可能难以达到零泄漏（通常Class IV级）。

?二、软密封与硬密封性能对比?

?表1：蝶阀软密封与硬密封核心特性对比?

?三、软密封阀座材料及应用?

软密封阀座是蝶阀的关键弹性元件，材料选择决定性能边界：

1. ?丁腈橡胶 (NBR)：??

   • ?特性：?? 优异的耐矿物油、脂肪烃、气密性、耐磨；成本低；耐温：-20°C ~ +80°C (水/油)；不耐酯/酮/臭氧。
   • ?应用：?? ?最常见的水、热水（<80°C）、压缩空气、石油基油品输送阀。

2. ?三元乙丙橡胶 (EPDM)：??

   • ?特性：?? 极佳耐热水/蒸汽（<150°C）、耐臭氧/天候、耐碱/弱酸；基本不耐矿物油/燃料油；耐温：-40°C ~ +150°C。
   • ?应用：?? 供暖水、蒸汽冷凝水、湿热空气、食品饮料、臭氧处理、磷酸酯阻燃液系统。

3. ?氟橡胶 (FKM/Viton®)：??

   • ?特性：?? 优异耐高温（-20°C ~ +200°C）、耐矿物油/燃料油/强酸/烃类溶剂/臭氧；不耐热水/强碱/酮/酯；成本较高。
   • ?应用：?? 需更高耐温、耐油的化工流程（如烃类溶剂、燃油）、酸碱性气体/液体阀门。

4. ?聚四氟乙烯 (PTFE)：??

   • ?特性：?? ?超宽化学惰性?（耐强酸、碱、溶剂）、极低摩擦、自润滑；低弹性、严重冷流；耐温：-50°C ~ +200°C。
   • ?应用：?? ① ?纯PTFE阀座：?? 耐强腐蚀但密封性稍逊（需补偿设计）。② ?PTFE复合阀座（PTFE填充玻纤/石墨/碳粉）：?? 提高抗冷流/刚性，用于较高温度/低压力腐蚀环境。③ ?PTFE弹性衬里（如唇式/泡管式）：?? 兼具弹性与耐腐蚀性。

?四、金属硬密封材料配对与处理?

硬密封蝶阀的性能高度依赖于阀座与蝶板密封面材料选择及表面处理，确保耐磨、抗咬合及耐蚀性：

1. ?常见配对策略：??

   • ?异种材料配对：?? 避免同种材料摩擦冷焊（如不锈钢-司太立合金）。
   • ?硬度差：?? 阀座密封面硬度 > 蝶板密封面硬度（通常高HRC 2-5），蝶板作为“可更换件”。
   • ?表面硬化/处理：?? 硬化层显著提升寿命（如表1关键特性）。

2. ?关键材料及处理技术：??

   • ?不锈钢基础阀体/蝶板：?? 如304/316 (ASTM CF8/CF8M)。
   • ?耐磨硬化密封面：??
     • ?堆焊硬质合金 (Overlay)：??
       • 材料：?司太立合金（Stellite 6）??（钻基，HRC 40-50，耐高温磨损/气蚀/腐蚀）、镍基合金（Inconel 625）??（更高温抗氧化）。
       • 应用：?主流方案，用于重颗粒、高温高压蒸汽阀门及苛刻工况。
     • ?表面硬化处理：??
       • ?火焰/等离子/激光淬火：?? 对阀座/蝶板密封区域局部硬化（至HRC 45-55）。
       • ?渗氮/氮碳共渗：?? 形成高硬度（≧HV 1000）化合物层（约0.1-0.3mm厚），提升耐磨性、抗咬合性。
       • ?热喷涂：?? 高速氧燃料（HVOF）喷涂碳化钨（WC）、氧化铬等超硬涂层（致密，高结合力）。
     • ?整体耐磨合金：?? 蝶板/阀座采用高等级双相钢、哈氏合金等，成本极高仅用于极端腐蚀环境。

?五、蝶阀密封件的关键限制与选型要点?

1. ?固有结构限制（尤其软密封）：??

   • 橡胶/PTFE阀座永久压缩变形?：长期关闭或高温会失弹、泄漏。
   • ?介质相容性不符?：化学溶胀或溶解导致泄漏。
   • ?低压密封挑战（硬密封）??：超低压力下金属弹性不足。
   • ?高温蠕变/冷流?：PTFE及部分橡胶高温下松弛失效。
   • ?颗粒介质影响?：软阀座易被尖锐颗粒嵌塞或划伤。

2. ?选型核心考量：??

   • ?介质特性?：流体类型、温度、压力、腐蚀性、固体颗粒含量。
   • ?泄漏要求?：是否需要零泄漏？（Class VI软密封 > Class IV硬密封）。
   • ?寿命期望?：长期频繁开关需硬密封。
   • ?工况严酷性?：高温、高压、颗粒冲刷选硬密封+硬面堆焊。
   • ?成本预算?：重工况硬密封初始成本高，但寿命周期成本可能更低。

?结论?

蝶阀密封设计的核心在于密封结构（软/硬）与材料的匹配。?软密封（橡胶/PTFE）?以优异的低压密封性、低成本胜出，但受限于温压、寿命及磨损工况；三偏心金属硬密封凭藉高耐温压、抗磨蚀能力统治苛刻工况市场，但成本与低压密封性是其挑战。选型时需摒弃“万能”思维：

• ?水/气/低压中性流体：?? 优选EPDM/NBR软密封，性价比最高。
• ?腐蚀流体：?? FKM软密封或内衬PTFE软密封提供解决方案。
• ?蒸汽/油气/高温/颗粒介质：?? 必须选用硬密封 + 司太立堆焊/硬化表面。
• ?超高温/极端腐蚀：?? 选用镍基合金堆焊或高级基材。

用户应严格依据介质参数、操作压力温度曲线、操作频率及寿命要求，结合本文材料特性选择密封结构。忽略蝶阀密封件选型细节，将直接导致阀门泄漏、频繁更换或系统?；缦?。
