液压缸作为液压系统的执行元件，其设计的可靠性直接决定了整个系统的性能与寿命。本文将从核心组件出发，深入剖析液压缸，特别是其关键部件——密封系统与导向系统的设计要点、选型准则及关键的制造公差控制。
液压缸本质上是将液压能转换为直线机械能的装置。主要组件包括：
?缸筒：?? 核心压力容器，为内表面光洁度极高的空心钢管。
?活塞与活塞杆：?? 动力传输部件，在压力油作用下做往复运动。
?端盖（前盖与后盖）：?? 密封缸筒并提供导向和安装接口。
?密封系统：?? 液压缸的“生命线”，负责防止内外泄漏。
?导向系统：?? 保证运动部件的同心度，承受径向力，防止金属直接接触。

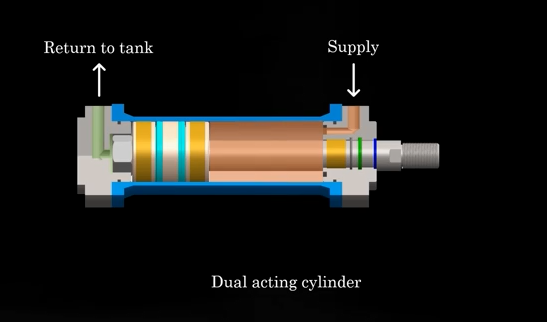

根据作用方式，液压缸分为单作用?（靠油压伸出，靠外力或自重缩回）和双作用?（油压控制伸出与缩回）。这一根本区别直接影响活塞密封的选型。
密封件根据其作用分为“动密封”（部件间有相对运动）和“静密封”（部件间无相对运动）。
?1. 核心动密封件详解：??
?活塞密封：?? 关键动态密封，防止活塞两侧油腔窜油。
?U形帽密封：?? 单作用密封，压力使密封唇扩张贴紧配合面。双作用缸需背对背安装两个。
?双作用密封（组合密封）：?? 通常含弹性体提供初始预紧力。PTFE滑环摩擦系数低，寿命长，适用于高速高压场合。高端型号集成抗挤出环，可承受极高压力（如690 bar）。
?O形圈+挡圈：?? 仅适用于低压（<100 bar）工况。?挡圈的作用是防止高压下软质密封材料被挤入零件间隙（即“挤出失效”）。
?杆密封：?? 系统主密封，位于前盖，防止压力油外泄。通常采用U形帽等单作用密封。
?缓冲密封：?? 位于杆密封之前，不追求完全密封，主要用于吸收压力峰值，?；ぶ鞲嗣芊?，延长其寿命。材质通常比主密封更软。
?刮尘密封：?? 最外侧的防线，清除活塞杆缩回时附着的污染物，?；じ啄谒凶榧?/p>
?2. 静密封：?? 用于固定连接处（如活塞杆与活塞、端盖与缸筒），通常选用O形圈。
?3. 导向环：?? 其功能是导向而非密封。由低摩擦、高耐磨材料（如聚酰胺、PTFE）制成，承受径向负载，防止活塞/活塞杆与缸筒/端盖直接摩擦?；钊ǔＡ蕉瞬贾玫枷蚧芬曰竦米罴盐榷ㄐ浴?/p>
这是液压缸设计的精髓，直接决定密封件寿命。
?挤出间隙：?? 指活塞与缸筒（或活塞杆与端盖）之间的最大允许径向间隙。该间隙过大会导致高压下密封唇被挤入间隙而永久损坏。
?最大允许E间隙：?? 该值取决于密封材料、硬度、工作压力和工作温度，必须在密封件制造商的数据表中查得。例如，某型号密封在100 bar下E间隙可为0.6 mm，但在350 bar下可能仅允许0.2 mm。
?公差分析实践：??
确定配合件的公差：如缸筒内径常用H7，活塞杆常用f8。
?考虑最恶劣工况（最小实体条件）：?? 即活塞直径最小，缸筒内径最大时，间隙最大。
?反推设计尺寸：?? 为确保最大可能间隙不超过E间隙，需根据缸筒的最大可能尺寸，反推出活塞的最小允许直径，并据此给定活塞的制造公差。
?缸筒内孔：?? 表面光洁度需达到Rz 0.4 - 2 μm，通常通过珩磨或滚压实现。
?活塞杆：?? 表面光洁度需达Ra 0.4 - 2 μm，并需进行表面淬火（硬度≥50 HRC，深度1.2-2.5 mm）?? 和镀硬铬（20-30 μm）?，以确保耐磨和耐腐蚀。
以一个20吨推力、100 bar工作压力的双作用缸为例（缸径180mm，杆径80mm）：
?活塞密封选型：?? 选择成本效益高、易获取的U形帽密封，采用背对背布置。
?活塞导向：?? 选择专用活塞导向环，布置于活塞两端，密封件置于中间。此布局导向稳定性最佳，并能确保导向环始终得到润滑。
?杆端布置（从前盖外侧向内）：??
?刮尘密封?
?杆密封?
?缓冲密封?（本例中非必需，为展示目的）
?杆导向环?
成功的液压缸设计是一个系统工程，需遵循以下核心逻辑：
?明确工况：?? 确定压力、速度、负载、环境等参数。
?精准选型：?? 基于工况选择合适的密封和导向方案。强烈建议参考知名制造商（如SKF、Parker）的样本和应用指南。
?精密计算：?? 严格进行公差分析，确保“挤出间隙”在任何制造偏差下都符合要求。
?严格制造：?? 规定并保证关键件的表面处理和硬度要求。
通过系统性地应用这些原则，才能设计出高效、可靠且长寿的液压缸。
