在追求更高可靠性与效率的现代工业中，一个看似微小的元件往往决定着整个系统的成败。其中，星型密封圈（X-Ring）作为一种高性能静密封与动密封解决方案，正以其独特的设计和卓越的性能，在众多精密和严苛的应用场景中脱颖而出，成为工程师青睐的选择。
一、核心结构：四唇对称的力学智慧

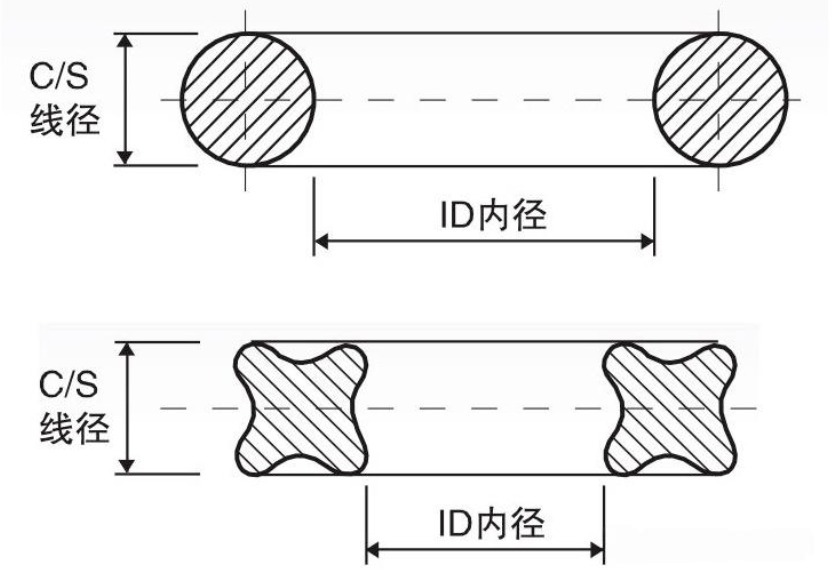

星型密封圈，因其横截面轮廓呈现四个对称的唇部，酷似一颗星星或X形，故得名。这一精巧的结构是其性能超越传统O型圈的物理基础。
对称四唇设计：与O型圈单一的圆形截面不同，星型圈拥有四个均匀分布的密封唇。在沟槽中安装后，上下两个唇与沟槽底面形成主密封区域，左右两个唇则与沟槽侧面接触，这种布局在径向或轴向受力时能提供更均匀的支撑。
双道密封线：每个密封唇在受压后与配合面形成一道密封线。因此，在理论上，星型圈能形成至少两道独立的密封线，极大地提升了密封的可靠性，即使一道密封线因轻微损伤或润滑不足暂时失效，另一道仍可提供有效密封。
优化的接触压力分布：其截面形状降低了接触面积，从而在相同压缩率下减少了摩擦阻力和摩擦生热。同时，独特的沟槽能更好地储存润滑脂，延长使用寿命。
二、材料选择：应对严苛环境的铠甲
星型密封圈的材料选择范围广泛，可根据不同的介质、温度、压力及成本要求进行优化：
丁腈橡胶：最经济通用的选择，具有良好的耐油性、耐磨性和弹性，适用于大多数液压油、燃油及水介质，温度范围约-40°C至+120°C。
氟橡胶：堪称“橡胶之王”，拥有极佳的耐高温性、耐化学腐蚀性和耐老化性能，适用于高温燃油、强酸、强碱及多种苛刻化学介质，温度范围可高达250°C。
硅橡胶：以极宽的耐温范围和优异的柔韧性著称，在-60°C至230°C的范围内性能稳定，适用于食品、医疗及高低温交变环境，但机械强度相对较低。
乙丙橡胶：出色的耐臭氧、耐气候老化、耐蒸汽及热水性能，是汽车冷却系统、户外电气密封及低压蒸汽应用的理想选择。
聚氨酯：具有无与伦比的耐磨性、高机械强度和抗挤出能力，特别适用于高压、高磨损的液压活塞密封，但耐高温和耐水解性能一般。
三、与O型圈的深度对比：优势与权衡
作为密封领域的“元老”，O型圈结构简单、成本低廉、应用广泛。然而，星型密封圈在诸多关键性能上实现了显著提升：
|
特性维度 |
星型密封圈? |
传统O型圈? |
|---|---|---|
|
抗扭曲能力? |
卓越。对称结构使其在往复或旋转运动中不易发生自身扭转，避免了因扭转导致的密封失效和磨损。 |
较弱。在动态密封中容易发生“螺旋扭曲失效”，尤其在润滑不良时。 |
|
摩擦与磨损? |
更低。接触面积小，摩擦阻力可降低约30%-50%，生热少，磨损慢，更适合高速往复运动。 |
较高。较大的接触面积导致更高的摩擦和启动阻力，易产生粘滑现象。 |
|
挤出抗力? |
更强。截面形状在压力下更稳定，内部支撑更好，在压力脉动或间隙较大的情况下抗挤出能力更优。 |
较弱。高压下易被挤入密封间隙，需搭配挡圈使用，增加复杂度。 |
|
低压密封性? |
优异。多道密封线设计，即使在极低压力或零压差下也能实现有效初始密封。 |
一般。低压下依赖预压缩，对沟槽尺寸和表面光洁度更敏感。 |
|
沟槽兼容性? |
通?？芍苯犹婊?/strong>。标准设计的星型圈可直接安装在O型圈的标准沟槽中，实现性能升级。 |
- |
|
成本考量? |
较高。模具和制造工艺相对复杂，材料成本通常也略高。 |
极低。结构最简单，规?；杀居攀凭薮?。 |
|
安装便利性? |
需注意。多个密封唇在安装时比O型圈更易被刮伤，可能需要使用安装导套。 |
简单。圆形截面，安装最方便。 |
结论与选型建议
星型密封圈并非旨在完全取代O型圈，而是为应对更严苛、更精密的工况提供了优化方案。其核心价值在于以适度的成本增加，显著提升了动态密封的可靠性、寿命和效率。
在选择时，工程师可遵循以下思路：
首选O型圈：对于静态密封、低压、低速或成本优先的场合，O型圈仍是经济可靠的选择。
升级为星型圈：当面临高速往复运动、压力脉动频繁、润滑条件不佳、或需要极佳的低压密封时，将O型圈沟槽直接替换为星型密封圈，往往是提升系统稳定性的最直接、有效途径。尤其是在液压气动元件、汽车减震器、精密仪器、食品制药设备等领域，星型圈的优势尤为突出。
总而言之，星型密封圈代表了密封技术从“满足基本功能”向“追求最优性能”的演进。它用更智慧的几何结构和更均衡的力学表现，在微观尺度上为现代工业设备的稳定、高效、长寿命运行，提供了坚实而精巧的保障。
