型圈（O-ring）作为一种常见的静态密封元件，广泛应用于法兰连接、阀门和压力容器中。在常温条件下，橡胶或聚合物O型圈即可满足需求；但在高温（>500℃）或极端环境（如真空、高压、腐蚀性介质）下，必须采用金属材料制成的O型圈。金属O型圈通常为空心结构（如C型或E型截面），以提供必要的弹性变形和回弹力。然而，纯金属结构在超高温（>800℃）下的性能衰减已成为瓶颈。

为解决这一问题，工程界引入了陶瓷纤维填充技术。这种复合设计将高纯陶瓷纤维（如氧化铝-硅酸盐纤维）填充于金属外壳内部，形成“硬壳软芯”结构。该技术不仅保留了金属的耐腐蚀性和形状稳定性，还借助陶瓷纤维的耐高温弹性和低蠕变特性，大幅提升了整体密封效能。本文将深入分析其核心机制和技术优势。

纯金属O型圈的局限性

纯金属空心O型圈（如采用Inconel 718或Hastelloy C-276等高温合金制成）在设计上依赖金属本身的弹性模量和屈服强度来维持密封比压（sealing stress）。然而，在高温环境下，金属材料面临以下挑战：

1. 蠕变和应力松弛：高温下，金属原子扩散加剧，导致蠕变（creep）现象。密封比压随时间衰减，典型在700–900℃时，Inconel合金的蠕变速率可达10^{-5}/h以上，造成永久变形和泄漏风险。
2. 回弹力衰减：金属的杨氏模量（Young's modulus）随温度升高而降低。例如，不锈钢在1000℃时的模量仅为室温的50%左右，导致O型圈在热循环（thermal cycling）过程中无法恢复原始形状，密封面接触不均。
3. 对表面不平整的适应性差：在低预紧力（bolt preload）条件下，纯金属O型圈难以填充法兰面的微观缺陷（如粗糙度Ra > 3.2 μm），尤其在真空环境中易产生气体泄漏。
4. 耐温上限受限：大多数纯金属O型圈的连续工作温度不超过900℃，超出此范围时，氧化、晶粒粗化和疲劳失效会加速。

这些局限性在极端工况下（如火箭发动机燃烧室或核反应堆冷却系统）尤为突出，促使工程师寻求复合材料解决方案。

陶瓷纤维填充的原理与性能提升

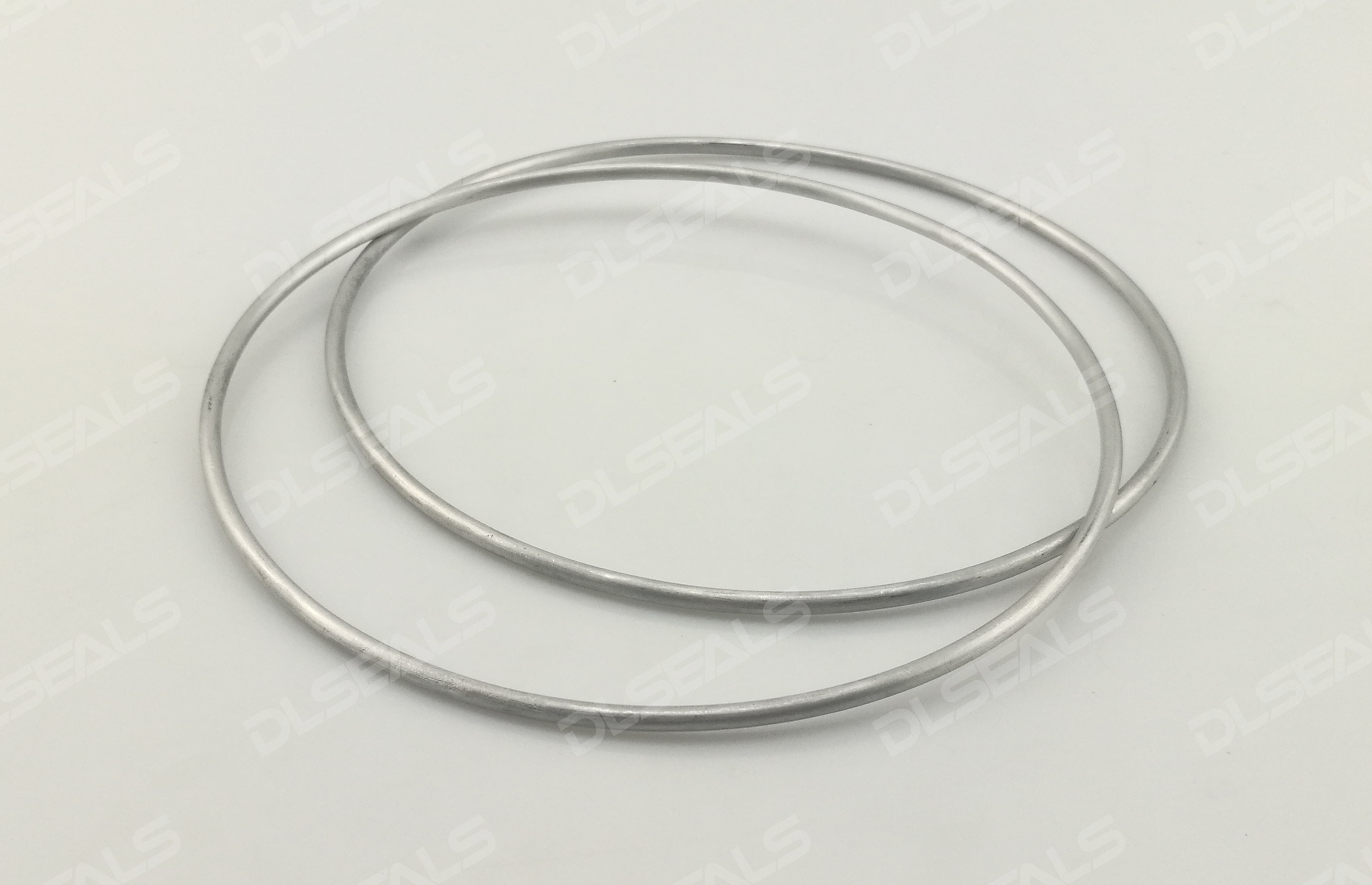

陶瓷纤维填充金属O型圈的核心在于将耐高温陶瓷纤维（如Al2O3-SiO2复合纤维，纤维直径5–10 μm，密度2.5–3.0 g/cm³）压实填充于金属管状外壳内部。外壳材料通常为耐高温合金（如Inconel X-750），厚度0.5–1.0 mm，以提供机械保护和形状约束。填充过程采用高压成型或真空浸渍，确保纤维束均匀分布。

工作原理

在安装时，O型圈被压缩变形，内部陶瓷纤维提供主要弹性支撑。密封比压由以下公式近似描述：

$\sigma_s = \frac{F_p}{A_c} + k_f \cdot \delta$

其中，$\sigma_s$ 为密封比压，$F_p$ 为预紧力，$A_c$ 为接触面积，$k_f$ 为纤维有效刚度，$\delta$ 为压缩变形量。相比纯金属，陶瓷纤维的$k_f$ 在高温下更稳定，因为其玻璃化转变温度（Tg）高达1400℃以上，几乎无蠕变。

关键性能提升

1. 高温回弹力维持：陶瓷纤维的弹性模量在1200℃时仍保持>100 GPa，而金属外壳仅起辅助作用。即使外壳软化，纤维芯也能提供持续恢复力，热循环后回弹率（resilience）可达95%以上。
2. 耐温上限扩展：复合O型圈的连续工作温度可达1100–1400℃，远高于纯金属。纤维的热导率低（<1 W/m·K），有助于减少热桥效应，改善绝热性能。
3. 适应性增强：纤维的压缩率（compressibility）为20–40%，能有效填充表面缺陷。在低预紧力（<10 MPa）下，泄漏率可控制在10^{-9} Pa·m³/s以下，适用于变形大的法兰系统。
4. 蠕变抑制：纤维的蠕变速率在高温下<10^{-8}/h，整体组件的应力松弛时间常数（relaxation time）延长至数千小时。
5. 真空与介质兼容性：在超高真空（<10^{-6} Pa）或腐蚀性气体（如HF、Cl2）环境中，纤维填充减少了气体渗透路径，提高了密封完整性。

此外，该设计还具备抗振动和抗冲击特性，适用于动态密封场合。

材料选型与制造考虑

材料选择

• 金属外壳：优先Inconel 625或718（耐氧化，强度>1000 MPa at 800℃）。
• 陶瓷纤维：高纯Al2O3 (>99%)纤维，耐温>1300℃，避免含硼纤维以防核辐射兼容性问题。
• 填充密度：80–90%体积填充率，确保弹性而不致过硬。

制造工艺

1. 金属管成型：精密挤压或焊接成空心环。
2. 纤维填充：高压注射或缠绕法。
3. 表面处理：镀银或金以增强导电性和防腐（适用于半导体真空炉）。
4. 测试标准：参照API 6A或ASME B16.20，包含氦泄漏测试和热循环验证。

潜在挑战包括纤维碎裂风险（需优化填充压力）和成本较高（复合O型圈价格为纯金属的2–3倍）。

应用场景与性能对比

陶瓷纤维填充金属O型圈已在多个高端领域得到验证。以下表格对比不同O型圈类型在典型参数下的性能：

例如，在SpaceX的Raptor发动机中，此类密封圈用于燃烧室法兰，确保在>1000℃的氧化环境中无泄漏。在核电领域，它应用于高温气冷堆（HTGR）的冷却回路，显著降低了维护频率。

结论

陶瓷纤维填充金属O型圈通过复合材料设计，有效弥补了纯金属在超高温下的弹性缺陷，实现密封性能的革命性提升。该技术不仅扩展了耐温上限，还提高了系统可靠性和适应性。随着材料科学的进步（如纳米增强纤维），未来其应用将进一步扩展至更极端环境。工程师在选型时，应综合考虑工况参数、成本和兼容性，以优化设计方案。v
